    HDMI視頻線焊接方法

    閱讀【1521次】 日期【2017-03-14】

    線序介紹

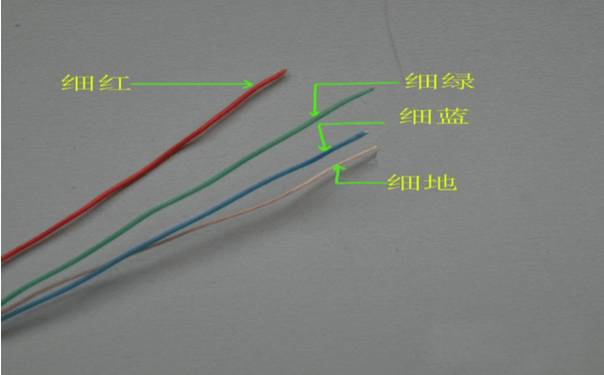

    1、HDMI線每個生產廠家不同，色序、焊接順序不同，下面以“深圳中宇視通科技有限公司”生產的“HDMI”線為主。HDMI線由19根線組成，如圖。

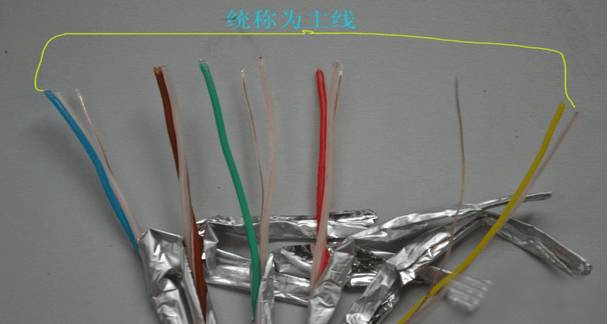

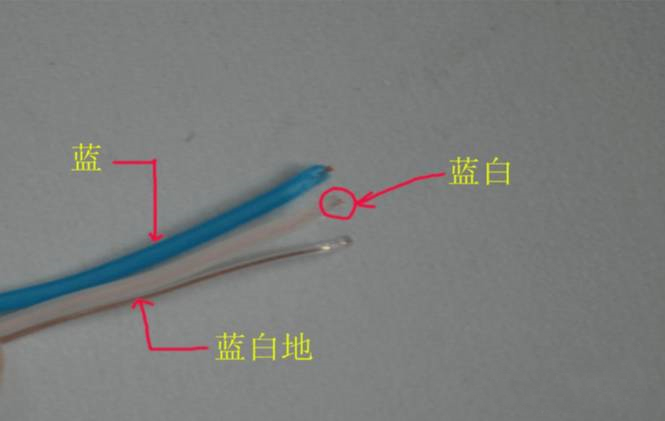

    2、主線分為藍、棕、綠、紅、黃、每條主線以主色命名.例如主線藍色為例，其他稱之為藍白、藍白地。如下圖。


    3、焊接順序：

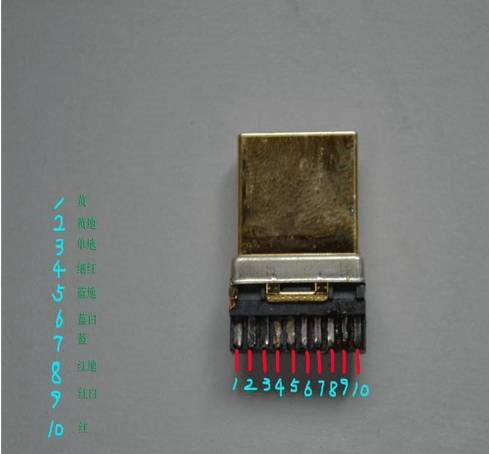

    10腳：黃、黃地、單地、細紅、藍地、藍白、藍、紅地、紅白、紅

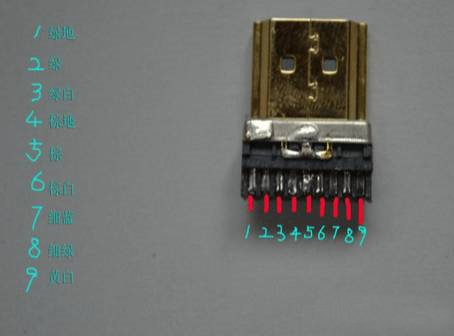

    9腳： 綠地、綠、綠白、棕地、棕、棕白、細藍、細綠、黃白

    如下圖。
