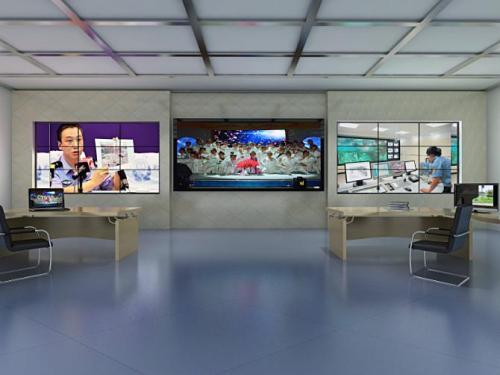

借力于安防行業高速發展的東風，近年來作為安防行業最佳終端顯示設備的液晶拼接屏的發展速度十分迅猛;并且隨著液晶拼接企業的不斷研發創(chuàng )新無論是在技術還是產品性能上,液晶拼接屏都取得了很大的突破,技術不斷推成出新，液晶拼接屏的應用領域也不斷擴展目前已經橫跨娛樂(lè )、安防、廣電等各個行業。雖然身邊液晶拼接屏的身影隨處可見，但其實液晶拼接作為設計精密的電子產品，其對于安裝環境的要求也是十分嚴格，本文就為您解析液晶拼接屏對安裝環境的供電要求。

       液晶拼接系統供電對交流電源的質量要求十分嚴格，對交流電的電壓和頻率，對電源波形的正弦性，對三相電源的對稱性，對供電的連續性、可靠性、穩定性和抗干擾性等各項指標都要求保持在允許偏差范圍內。機房的供配電應滿足《電子計算機場地通用規范》GB/T2778-2000的規定，其供配電系統的電源頻率為50Hz，電壓為220V，單相為單相三線制。

      建議在拼接系統配電設備前端增加適量的交流不間斷電源系統UPS，在無法提供UPS情況下，需要為拼接系統提供穩定的電源22V50HZ并要求功率>設備的1.5倍。

      機房動力配電柜應該選用自動的空氣開關，并且與消防系統聯動。當機房出現嚴重事故或者火警時，管理人員能夠立即切斷所有電源(液晶拼接系統不能連續開關機，如果意外斷電，需要查到斷電原因處理以后方可開機，大于2X2的拼接屏建議采用中宇視通電源集配器，可以讓屏逐一開機啟動以提高系統的穩定性，減少電源對系統和大屏的沖擊。)。

     電源進線應遵照《建筑物防雷設計規范》要求，采取過電壓保護措施(中宇視通電源集配器有短路、漏電、欠壓、過壓、防雷等安全保護措施)。

     同時接地系統接地電阻不應大于2Ω，采取多個設備接地系統經銅排網最后接至同一接地干線的等電位措施，在接線施工中應該盡可能降低中性線對地線的電位。

     整個拼接系統供電負荷為(以55寸4X5為例)6400W(按每個顯示單元310W，其他外圍設備200W計算。)，考慮開機時瞬間高壓(按1.5倍額定功率計)。為液晶拼接系統提供的供電負荷約為10KW，若采用UPS，建議采用10KVA以上。

     此外機架上按設備用電數量提供相應的10A電源插座，每個插座最多只供四臺拼接屏的供電或用電源集配器。
